| Место происхождения: | китайский |
| Фирменное наименование: | Baode |
| Сертификация: | CCS/UL/CE |
| Номер модели: | Серия BL30 |
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | USD 50-1000per Units |
| Упаковывая детали: | Коробка из фанеры |
| Время доставки: | 14-18 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 единиц в месяц |
| Наименование продукта: | Высокоэффективный теплообменник из сплавленной пластины для холодильных жидкостных холодильников | Основное применение: | охладитель масла двигателя автомобиля/гидравлический теплообменник |
|---|---|---|---|
| Паяя материал: | Медь | Тип нефтеохладителя: | Теплообменник из медных сварных плит |

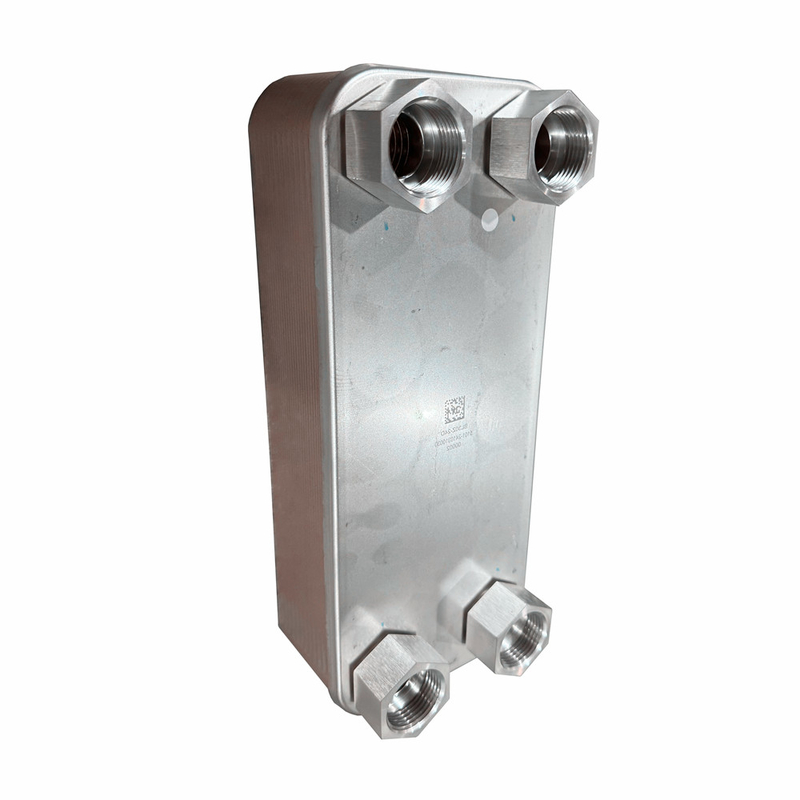

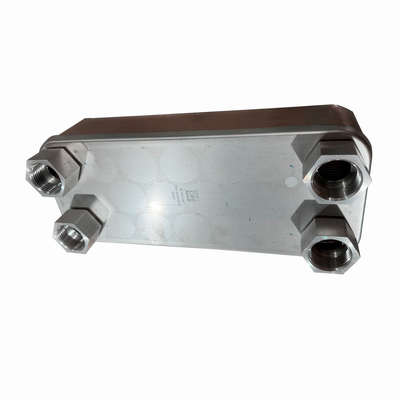

Высокоэффективный теплообменник из сплавленной пластины для холодильных жидкостных холодильников
Описание продукта
Принцип и применение теплообменника с сплавленной пластиной
1Обзор принципа
Сварный теплообменник - это эффективное теплообменное оборудование, его основной принцип заключается в использовании серии металлических пластин, состоящих из канала потока,так что две или более жидкости в пластинке теплообменТехнология сварки состоит в том, чтобы заполнить пробел соединения после плавления металла сварки, чтобы достичь прочного соединения между металлами.Технология сварки иглой обеспечивает герметичность и прочность конструкции плит и обеспечивает стабильную среду теплообмена для жидкости.
2Структура и характеристики плит
Пластинчатые теплообменники состоят из серии металлических пластин, наложенных на друг друга, и между пластинами образуется тонкий и равномерный канал потока.высокая эффективность передачи теплаКроме того, теплообменник пластинки также имеет преимущества сильной адаптивности, легкой расширения и гибкой комбинации,которые могут удовлетворять потребностям теплообмена в различных случаях и процессах.
3Принцип процесса сварки
В процессе сварки заполнительный металл расплавляется и заполняется в промежутке между пластинами, а через капиллярное действие проникает в соединительный разрыв, образуя соединение между металлами.Процесс сварки требует строгого контроля таких параметров, как температура сварки, время и графитная сила для обеспечения того, чтобы заполнительный металл для сварки полностью расплавился и сформировался хороший соединение.и может выдерживать изменения давления и температуры, возникающие во время рабочего процесса.
| Модель | BL26 |
| Ширина, A [мм] | 111 |
| Высота, B [мм] | 310 |
| Длина, E [мм] | 10+2,36n |
| Горизонтальное расстояние от порта, C [мм] | 50 |
| Вертикальное расстояние от порта, D [мм] | 250 |
| Максимальное давление [Mpa] | 3 |
| Максимальная пропускная способность [м3/ч] | 8.1 |
| Масса [кг] | 1.3+0.12n |
Модель
BL1
| Модель | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 |
| Ширина, A [мм] | 78 | 76 | 111 | 124 | 111 | 191 |
| Высота, B [мм] | 206 | 310 | 310 | 304 | 525 | 616 |
| Длина, E [мм] | 9+2,3n | 9+2,3n | 10+2,36n | 13+2,4n | 10+2,35n | 11+2,35n |
| Горизонтальное расстояние от порта, C [мм] | 42 | 42 | 50 | 70 | 50 | 92 |
| Вертикальное расстояние от порта, D [мм] | 172 | 282 | 250 | 250 | 466 | 519 |
| Максимальное давление [Mpa] | 3 | 3 | 3 | Три четверти.5 | Три четверти.5 | Три четверти.5 |
| Максимальная пропускная способность [м3/ч] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 |
| Масса [кг] | 0.6+0.06n | 10,0+0,08n | 1.3+0.12n | 2.2+0.16n | 20,6+0,19n | 70,8+0,36n |
| Модель | BL120 | BL190 | BL200 | BL1400 | BL100 * | BL200 * |
| Ширина, A [мм] | 246 | 307 | 321 | 429 | 248 | 322 |
| Высота, B [мм] | 528 | 696 | 738 | 1398 | 495 | 739 |
| Длина, E [мм] | 13+2,36n | 13+2,75n | 13+2,7n | 22+2,78n | 10+2,15n | 13+2,55n |
| Горизонтальное расстояние от порта, C [мм] | 174 | 179 | 188 | 220 | 157 | 205.2 |
| Вертикальное расстояние от порта, D [мм] | 456 | 567 | 603 | 1190 | 405 | 631 |
| Максимальное давление [Mpa] | 3 | 3 | 2.1 | 1.5 | Три четверти.5 | Три четверти.5 |
| Максимальная пропускная способность [м3/ч] | 42 | 100 | 100 | 300 | 42 | 100 |
| Масса [кг] | 7.2+0.52n | 12.5+0.72n | 13+0,75n | 31.8+1.73n | 6.5+0.37n | 13+0,78n |
