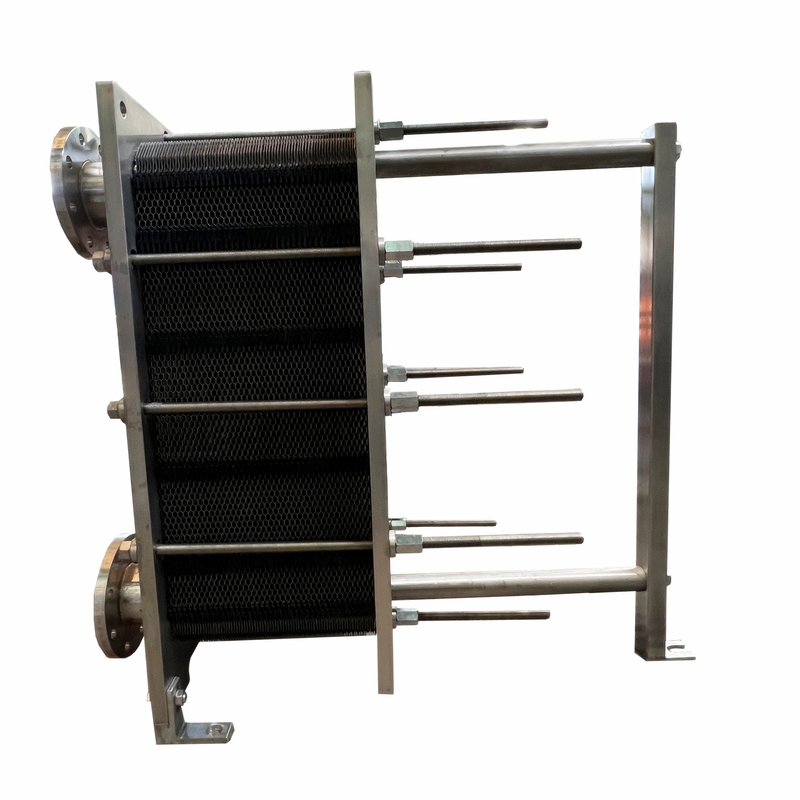

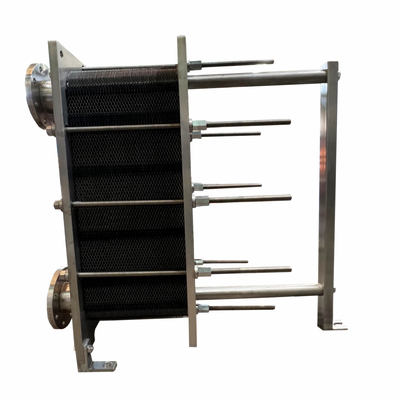

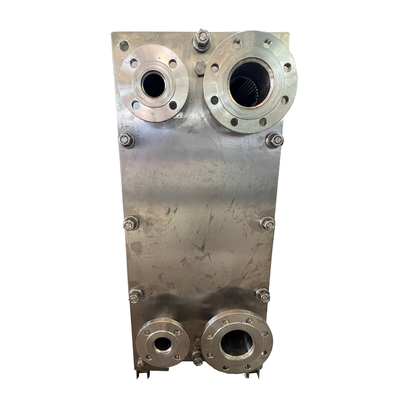

Пищевой класс полный из нержавеющей стали Молоко пивной Wort охлаждение Санитарная тарелка теплообменник

Пластинчатый теплообменник состоит из упаковки гофрированных металлических пластин с отверстиями для прохода двух жидкостей, между которыми будет происходить теплопередача.Площадка упаковки смонтирована между рамной пластиной и пластинкой давления и сжаты за счет затягивания болтовПлиты оснащены уплотнением, которое уплотняет канал и направляет жидкости в альтернативные каналы.Программа понижения давления и температуры- Волнообразование плит способствует турбулентности жидкости и поддерживает плит против дифференциального давления.

Рама
Плиты и плита давления расположены верхней и нижней стойками, обе прикреплены к опорной колонне.На крупнейшем типе некоторые затяжные болты оснащены шарикоподшипниками, чтобы облегчить открытие и закрытие блока. Рама предназначена для установки только на полу. Стандартные ноги фиксированы. Один блок может содержать несколько секций, разделенных соединительными пластинами с взаимозаменяемыми соединениями.

Плиты
Волнообразование плит обеспечивает проход между плитами, поддерживает каждую плитку против соседней и повышает турбулентность, что приводит к эффективной теплопередаче.Угловые порты и уплотнители расположены так, что две среды течет через альтернативные каналы. Плиты имеют шевроневый рисунок для максимальной прочности при высоком рабочем давлении.Уникальная область распределения обеспечивает равномерный поток по поверхности пластиныПлиты обратимы и имеют параллельный поток, что означает, что
Нужен только один тип пластины.

Надежная конструкция
Теплообменники с уплотненными пластинами BAODE обеспечивают мягкое, но эффективное отопление и охлаждение и отвечают всем санитарным требованиям.и другие санитарные процессы, такие как:
Переработка молока и напитков
Темперация вина
Обработка бутилированной воды
Нагрев CIP (очистка на месте)
Вода обратного осмоса

Охлаждение и нагрев молочных, пивоваренных, напитков и вязких продуктов и пастеризация и пастеризация молока в некоторых применениях

Сроки доставки короткие.
Высокое качество
Разумная цена
Заказчик сделал
Разработка ноу-хау и поддержка клиентов



Модель	BS100
Ссылки	M10B/M10M
Высота, H [мм]	1084	1084
Ширина, В [мм]	470	470
Минимальная стандартная длина, L [мм]	700	700
Максимальная стандартная длина, L [мм]	2300	2300
Вертикальное расстояние от порта, VC [мм]	719	719
Горизонтальное расстояние от порта, HC [мм]	225	225
Максимальная температура [°C]	180	180
Макс. давление [барг]	10	16
Размер фланца	DN100/4"	DN100/4"
Максимальная пропускная способность [kg/s]	50



Прокладка
Материал	Применяемая температура	Применимые жидкости
БНР	-15°C до +135°C°В	Вода, морская вода, минеральные масла, соленая вода
EPDM	- 25°C до+180°C	Горячая вода, пар, кислота, щелочи
F26	-55°С до +230°В	Кислота, щелочи
FTP	0°С до +160°В	Высококонцентрированная кислота, щелочи, высокотемпературное масло, пар
