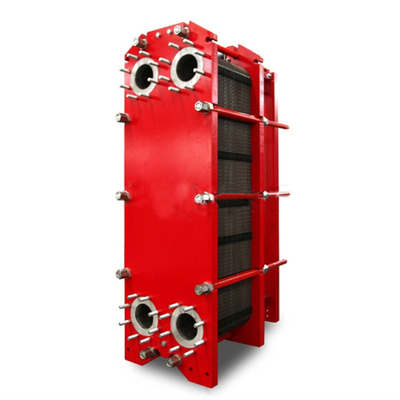

Конденсатор с теплообменником из плит промышленных кондиционеров

Конденсатор с теплообменником из плит промышленных кондиционеров


Теплообменник с уплотнительной плиткой является идеальным оборудованием для теплообмена жидкость-жидкость и жидкость-пары.Это новый тип высокоэффективного теплообменника из серии металлических листов с определенной гофрированной формойУникальная конструкция делает его хорошим преимуществом во многих типах теплообменников.

Структурный принцип

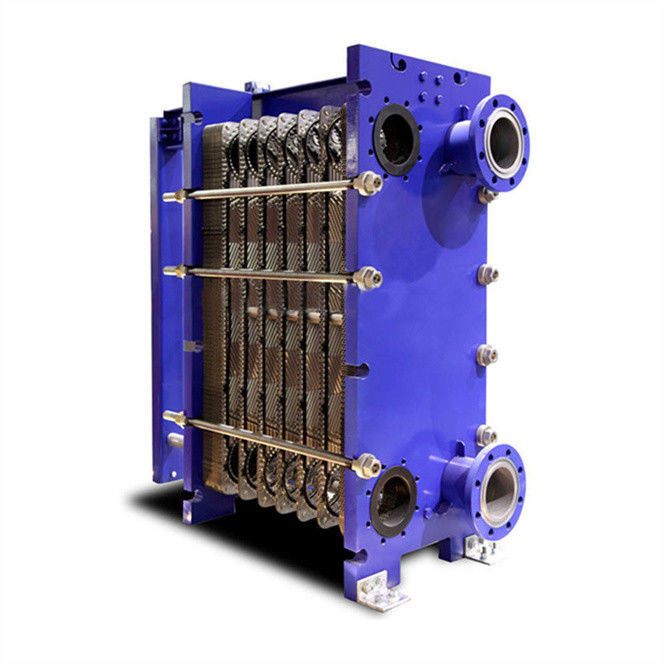

Сменяемый теплообменник из плит состоит из множества штампованных в определенный промежуток времени вогнутых листов, скрепленных прокладками и наложенных рамкой и сжатой спиралью.Четыре угловых отверстия пластины и уплотнения образуют распределительную трубку жидкости и трубку сбора, и в то же время разумно разделить горячие и холодные жидкости, так что они протекают в канале потока с обеих сторон каждой пластины, и осуществлять теплообмен через пластину.

Принцип работы
Пластинчатый охладитель - это теплообменник, изготовленный из тонкой металлической пластины, нажатой на теплообменную пластину с определенной волнистой формой, а затем наложенной и закрепленной клинками и болтами.Между различными плитами образуется тонкий прямоугольный каналРабочая жидкость протекает через узкий, извилистый канал, образованный между двумя пластинами.Горячие и холодные жидкости проходят по пути потока последовательно, и в середине есть разделительная плита для разделения жидкостей, и тепло переносится через пластину.

Его структура и принцип теплопередачи определяют, что он обладает характеристиками компактной структуры, небольшого объема, высокой эффективности теплопередачи, большой гибкости эксплуатации,широкий спектр применения, небольшие тепловые потери, удобная установка и очистка.


(измерение в мм, N означает количество плит)


Теплообменник с уплотнительной плиткой, с его уникальной конструкцией и эффективными характеристиками, широко используется в различных промышленных и гражданских областях.легкий и легкий в обслуживании, что делает его лидером в современных технологиях теплопередачи.

Самой большой особенностью теплообменника с уплотнительной пластиной является его высокая эффективность.что значительно повышает эффективность теплопередачиВ то же время, из-за турбулентного состояния жидкости, процесс передачи тепла более эффективен.
