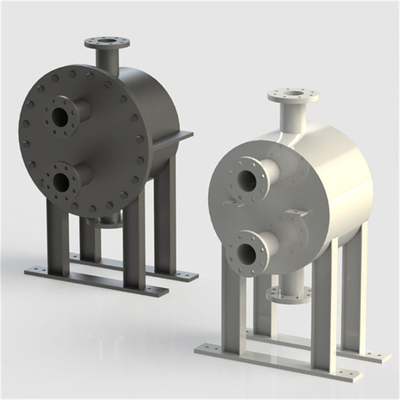

Полностью сварный теплообменник из пластины и оболочки, используемый в качестве десупернагревателя для утилизации отходов тепла

Теплообменник из пластины и оболочки - это теплообменник с трубой из пластины в качестве элемента теплопередачи, также известный как теплообменник из пластины.Плитка трубная пучка и оболочка (рисунок)Точки соприкосновения пары холоднообразованных лестниц плотно сварятся друг с другом, образуя трубку из плит, содержащую множество плоских каналов потока.Многие пластины различной ширины расположены в определенном порядкеДля поддержания расстояния между пластинами и трубами вставьте металлические полоски на оба конца соседних пластин и труб и сварьте их вместе.так что многие трубки пластины прочно соединены друг с другом, чтобы сформировать пучок трубки пластины. конечная поверхность пучка труб представляет собой ряд плоских пластин труб, собранных в оболочке,и продольная разница расширения устраняется путем скольжения уплотнения между ним и оболочкой. Секция оборудования обычно круглая, но также прямоугольная, шестиугольная и т. Д. Жидкость А течет внутри пластины, а жидкость В течет между пластинами и трубками внутри оболочки.

Теплообменник из пластины и оболочки представляет собой конструктивную форму между теплообменником из оболочки и трубы и теплообменником из пластины, которая учитывает преимущества обоих:

1 При использовании пластинки в качестве поверхности теплопередачи эффективность теплопередачи хороша. Коэффициент теплопередачи примерно в 2 раза превышает коэффициент теплообменника из оболочки и трубы.

2 Компактная структура, небольшие размеры.

Термостойкость, давление, максимальная рабочая температура до 800°C, максимальное рабочее давление до 6,3 mpa.

4 Жидкость в плоском канале течет с высокой скоростью, поверхность плиты гладкая, нелегко скалировать, пучок плиты можно снять, и очистка также удобна.Производственный процесс этого теплообменника сложнее, чем у оболочки и трубки теплообменника, а количество сварки большое и требования высокие, поэтому его популяризация и применение ограничены.бумагаТипичные продукты используются в основном в пищевой, медицинской и других перерабатывающих отраслях, которые требуют хорошей эффективности теплопередачи и короткого времени пребывания.
