Теплообменник Compabloc состоит из стека гофрированных плит, которые сварятся вместе, чтобы сформировать чередующиеся горячие и холодные каналы.Плиты изготовлены из нержавеющей стали или других коррозионно устойчивых материалов для обеспечения долговечности и длительного срока службы.

Процесс теплопередачи в теплообменнике Compabloc происходит как посредством проводности, так и конвекции.повышение теплопередачи путем увеличения зоны контакта между жидкостью и поверхностью пластины.

Проектирование

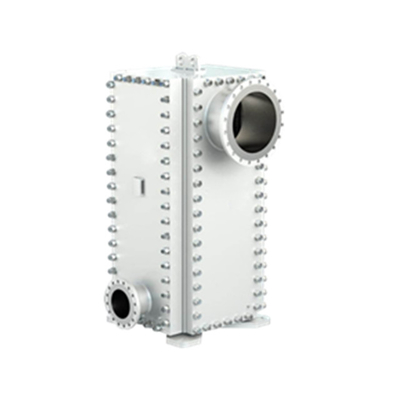

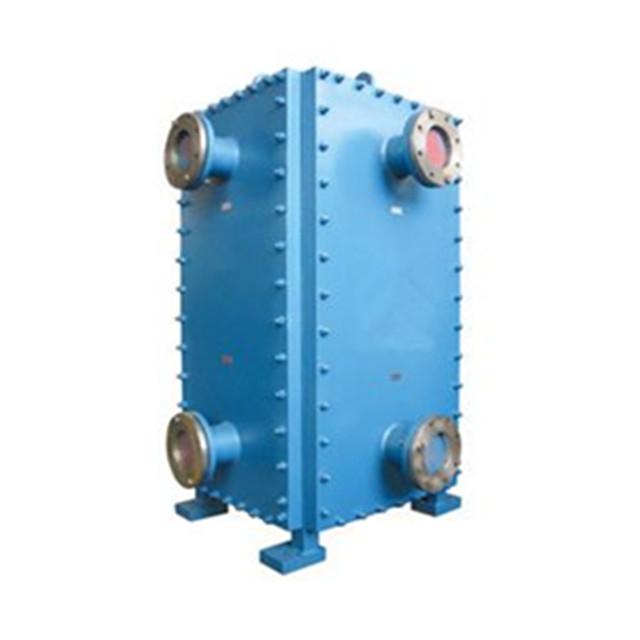

Сердце Compabloc - это стек гофрированных теплопередающих олатов из нержавеющей стали 316L и других высококачественных материалов.Плиты сварные (модели CP30 и выше) и образуют корпусное ядроЭто ядро затем окружается и поддерживается четырьмя угловыми балки, верхними и нижними головами и четырьмя боковыми панелями.
Эти компоненты скреплены друг с другом и могут быть быстро разобраны для проверки, обслуживания и очистки.
Конструкция может быть сконфигурирована в одно- или многопроходном режиме в режиме совместного или противопоточного тока, для работы с жидкостью на жидкость или двухфазной.

Оптимизация процессов
Благодаря уникальной конструкции Compabloc возможности оптимизации процессов и гибкости безграничны.Compabloc может быть спроектирован как с однопроходной, так и с многопроходной конфигурациейДля конденсации, перекипания и перехода жидкости в жидкость без пересечения температуры подходящей является конфигурация с одним проходом с полным пересечением.Большая площадь поперечного потока и короткий путь потока подходят для конденсации низкого давления и позволяют очень низкие падения давленияКонфигурация с несколькими проходами подходит для задач с температурным перекрестным и близким температурным подходом.

В настоящее время существует семь моделей семейства плит с площадями теплопередачи в диапазоне от 0.От 7 до 840 м2 на единицу, и каждая модель модулирована с различным количеством плит, чтобы обеспечить наилучшее соответствие для любой задачи.

Концепция конструкции позволяет различное количество проходов на двух схемах, тем самым обеспечивая большие различия в скорости потока между горячей и холодной сторонами.Замыкание может быть легко перестроена для нового задания, если скорости потока или температуры меняютсяПриблизительные температурные подходы до 3C (5.4F) могут быть достигнуты.
Compabloc может быть установлен вертикально для обычных работ с жидкостью на жидкость, конденсации с субохлаждением и газовым охлаждением или горизонтально для большинства работ с конденсацией.пошлины на перекипячение или на перевод жидкости в жидкость при ограничении высоты.
