Описание продукции

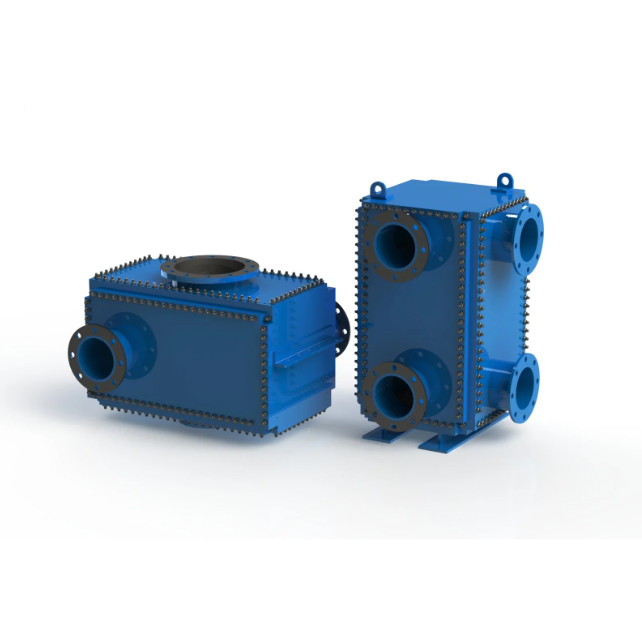

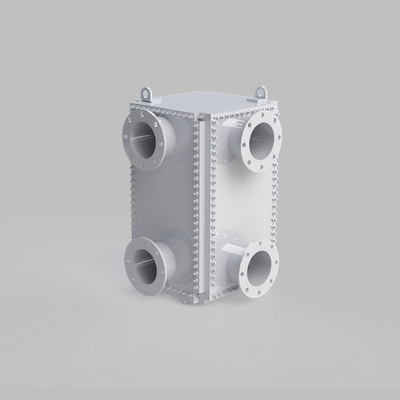

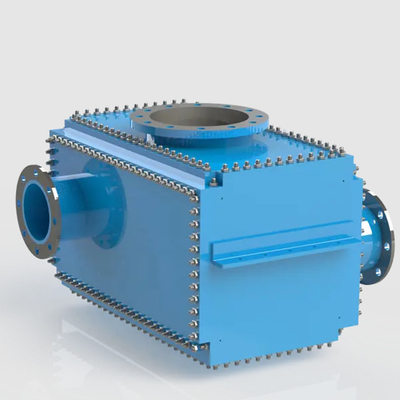

Compabloc - это полностью сварный компактный теплообменник, предназначенный для полного спектра технологических и коммунальных задач.компактный и очищаемый теплообменник, доступный сегодня.

Проектирование

Серия сварных теплообменников Compabloc с акцентом на производительность, компактность и обслуживаемость.Сердце Compabloc - это стек гофрированных теплопередающих плит из 316L нержавеющей сталиПлиты сварятся лазером и образуют компактное ядро, которое затем закрывается и поддерживается четырьмя угловыми балки.верхние и нижние головы и четыре боковые панели (см. Раздельный вид Compabloc)Эти компоненты скреплены друг с другом и могут быть быстро разобраны для осмотра, обслуживания и очистки.Конструкция может быть сконфигурирована в одно- или многопроходном режиме в режиме совместного или противопоточного действия., для ликвид-ликвидных или двухфазных задач.

Принципы работы

Две среды в теплообменнике Compabloc протекают в чередовательно сварных каналах между гофрированными пластинами.Эти гофрированные пластины способствуют высокой турбулентности, что обеспечивает высокую эффективность теплопередачи и помогает свести к минимуму загрязнение. The media flows in a cross-flow arrangement within each pass (see figure below) while the overall flow arrangement is counter-current for a multi-pass unit (if required the unit can also be designed with overall co-current operation)Каждый проход отделен от соседних проходов нажатым баффлом, который заставляет жидкость вращаться между пластиной и панелью.Гибкий режим пропускания Compabloc делает его подходящим для платежей между жидкостями с различными скоростями потока, или двухфазного конденсации или перекипячения.

Заявления

Добыча нефти и газа

• Восстановление тепла в системах TEG (обезвоживание газа)
• Восстановление тепла, охлаждение, конденсация и перекипячение в аминовых системах (газовое подслащение, кислое обслуживание)
• Восстановление тепла, отопление и охлаждение в системах обезвоживания и опреснения сырой нефти
• Конденсация в установках рекуперации паров
• Восстановление тепла, охлаждение, конденсация и перекипячение в системах фракционирования НГЛ

Рафинерии

Различные функции конденсации и перекипания, такие как:

• Конденсация при атмосферной и вакуумной дистилляции
• Верхняя конденсация на фракционерах в FCC, гидрокрекинге, стрипперах H2S и т.д.
• Пропановые и бутановые накладные на конденсацию в НГЛ и алкилирующих установках
• Перекипячение в водородном стриппере, в стриппере кислой воды и других колоннах
• Производство пара

Задачи по восстановлению тепла, охлаждению и отоплению, такие как:

• Охлаждение бензина, керосина, газового масла, дизельного топлива, насоса и т.д.
• Охлаждение и нагрев битума, ВГО (газового вакуумного масла) и других тяжелых продуктов
• Фракционер питания/восстановления тепла в нижней части
• Предварительное нагревание сырой нефти
• Возврат тепла от опресненной воды/кормовой воды

Польза теплообменника Compabloc

• Высокая тепловая эффективность экономит энергию, повышает производительность и снижает выбросы CO2
• Улучшенное восстановление тепла при более низких затратах означает очень короткое время окупаемости
• Компактный дизайн снижает затраты на установку и устраняет узкие места для увеличения производства
• Compabloc полностью очищается механически, что делает его обслуживание проще, быстрее и экономичнее
• Прочная конструкция, сварная лазером, минимизирует загрязнение и устраняет проблемы с коррозией
