BAODE TEAT Exchange Equipment Co., Ltd

|
| Место происхождения: | Китай |
| Фирменное наименование: | Baode |
| Сертификация: | CE/UL |
| Номер модели: | Серия SH60 |
| Количество мин заказа: | 1 единицы |
|---|---|
| Цена: | USD 300-1000 per Unit |
| Упаковывая детали: | Корпус из фанеры |
| Время доставки: | 14-18 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 500 блок/блоков в месяц |
| Наименование продукта: | теплообменник с уплотнительной плиткой серии SH60 10/16 бар 20 кг/с для HVAC парового отопления | Применение: | Топление пара |
|---|---|---|---|
| Материал рамы: | Углеродистая сталь | Материал пластины: | AISI 316L/304/NI/TI |
| Набивка: | NBR/EPDM/VITON | Тип теплообменника: | Тип рамы и пластины |

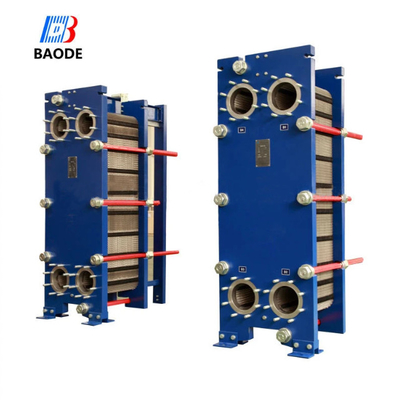

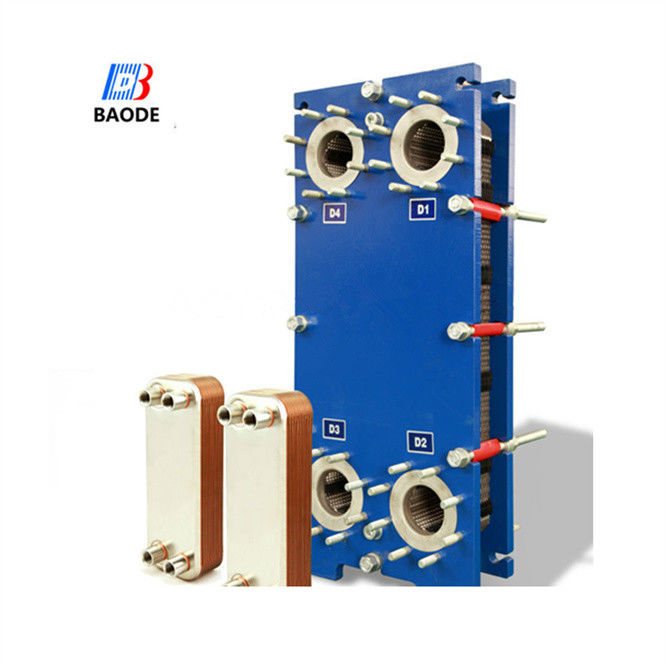

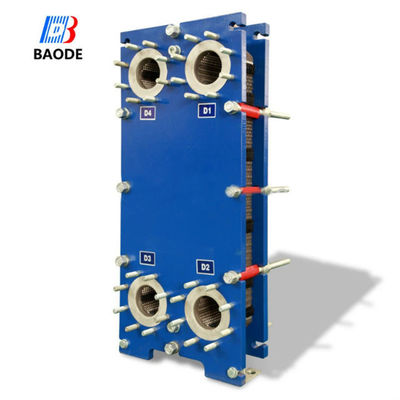

теплообменник с уплотнительной плиткой серии SH60 10/16 бар 20 кг/с для HVAC парового отопления
| Модель | SH60 | |
| Ссылки | TS6M | |
| Высота, H [мм] | 704 | 704 |
| Ширина, В [мм] | 400 | 410 |
| Минимальная стандартная длина, L [мм] | 530 | 540 |
| Максимальная стандартная длина, L [мм] | 1430 | 1440 |
| Вертикальное расстояние от порта, VC [мм] | 380 | 380 |
| Горизонтальное расстояние от порта, HC [мм] | 203 | 203 |
| Максимальная температура [°C] | 180 | 180 |
| Максимальное давление [барг] | 16 | 20.6 |
| Размер фланца | DN65/2" | DN65/2" |
| Максимальная пропускная способность [kg/s] | 20 | |
(измерение в мм, N означает количество плит)
| Материал из пластины | Подходящие жидкие виды | ||
| Нержавеющая сталь (AISI304.316 и др.) | Чистая вода, обычная вода, масло для пищи, минеральное масло | ||
| Ti, Ti-pd | Морская вода, соленая вода, минеральная вода | ||
| 20Cr, 18Ni, 6Mo (254SMO) | Разбавленная серная кислота, органический водный раствор | ||
| Ни. | Каустическая сода высокой температуры и концентрации | ||
| Гастеллой (C276, D205, B2G) | Концентрация серная кислота, соляная кислота, фосфорная кислота | ||
| Материал прокладки | Операционная температура °C | Подходящие жидкие виды | |
| NBR | -15 ~ +135°C | Вода, морская вода, минеральные масла, соленая вода | |
| EPDM | -25 ~ +180°С | Горячая вода, пар, кислота, щелочи | |
| F26 | -55 ~ +230°С | Кислота, щелочи | |
| ТПФ | -0 ~ +160°C | Высококонцентрированная кислота, щелочи, высокотемпературное масло, пар | |
Баоде рама и теплообменник для пластины является No1, Китайский бренд в промышленности теплообменника для пластины.Пластинчатый теплообменник состоит из пакета гофрированных металлических пластин с отверстиями для прохождения двух жидкостей, между которыми произойдет теплопередачаПлощадка скрепляется между фиксированной рамочной плитой и подвижной платой давления и сжимается за счет затяжных болтов.Пластины оснащены уплотнителем, который запечатывает канал между пластинами и направляет жидкости в альтернативные каналыКоличество плит определяется скоростью потока, физическими свойствами жидкости, падением давления и температурой программы.Водоворотные плиты способствуют турбулентности жидкости и поддерживают плиты против дифференциального давленияРамочная и нагнетательная пластинки подвешены от верхней подъемной стойки и расположены нижней руководящей стойкой, обе из которых прикреплены к опорной колонне.Соединения расположены в рамке или, если одна или обе жидкости проходят более одного прохода внутри блока, в раму и пластинки давления.
Принцип работы
Между пластинами образуются каналы, а угловые отверстия расположены так, чтобы две среды переходили по чередующимся каналам.и полный противопоточный поток рассчитан на максимальную эффективность- Волнообразование плит обеспечивает проход между плитами, поддерживает каждую плитку против соседней и повышает турбулентность, что приводит к эффективной теплопередаче.
Сроки доставки короткие.
Высокое качество
Разумная цена
Заказчик сделал
Разработка ноу-хау и поддержка клиентов
