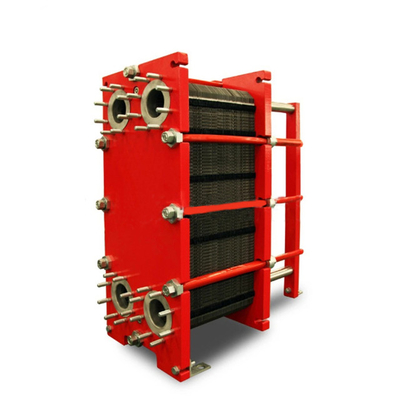

Стандартный теплообменник из нержавеющей стали

Противопожарная плита теплообменник Нержавеющая сталь AISI316 Плиты NBR Противопожарная плита для пищевой промышленности

(измерение в мм, N означает количество плит)

Стандартный дизайн

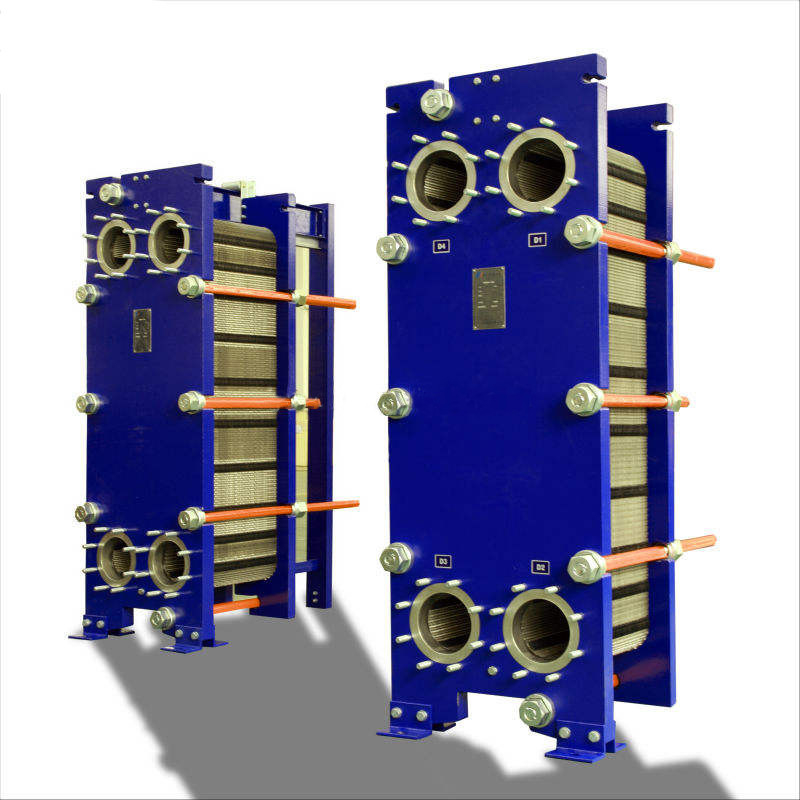

Пластинки теплообменник состоит из пакета гофрированных металлических пластин с отверстиями для прохождения двух жидкостей
Пластинка сборки смонтируется между фиксированной рамкой пластинки и подвижной пластинкой давления и сжимается за счет затяжных болтов.Плиты оснащены уплотнителем, который запечатывает интерполирующий канал и направляет жидкости в альтернативные каналыКоличество плит определяется скоростью потока, физическими свойствами жидкости, падением давления и температурой программы.
Волнообразование пластины способствует турбулентности жидкости и поддерживает пластины против дифференциального давления.Рамочная плита и плита давления подвешены от верхней несущей стойки и расположены нижней руководящей стойкойСоединения расположены в рамовой пластине или, если одна или обе жидкости проходят в пределах блока более одного прохода, в рамовой и пластинке давления.

Типичные мощности
Скорость потока жидкости
До 16 кг/с (250 гпм), в зависимости от среды, разрешено
Уменьшение давления и температура.
Нагрев воды паровым способом
от 300 до 800 кВт

Принцип работы
Между пластинами образуются каналы, а угловые порты расположены так, чтобы две среды протекали по альтернативным каналам.и полный противопоточный поток создается для максимальной эффективности- Волнообразование плит обеспечивает проход между плитами, поддерживает каждую плитку против соседней и повышает турбулентность, что приводит к эффективной теплопередаче.

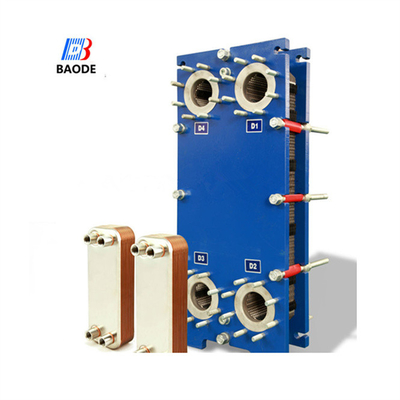

Преимущества теплообменника с уплотнительной пластиной Baode
* Меньше места& более эффективный
БаодеПлита уплотнителятеплообменникС компактными конструкциями им просто нужно на 22-50% меньше места в системе, чем сопоставимому теплообменнику из оболочки и трубки.Вам просто нужны меньшие насосы, которые будут потреблять меньше энергии.

*Шесть раз эффективнее, чем теплообменник с оболочкой и трубкой.
Сравните с теплообменником Shell-tube, Baodeуплотнениепластинчатый теплообменник/Рамочный и пластиновый теплообменникиСпециальный рисунок гофрированной плиты создает высокий уровень турбулентности, который,в сочетании с низким объемом жидкости и высокими значениями теплопередачиЭто облегчает эффективное управление отоплением или охлаждением.

*Простое обслуживание
Когда нужно очистить,теплообменник с пленкой уплотненияможет быть легко открыт, давая доступ к поверхностям пластины, используйте воду под давлением или определенную жидкость для очистки.
